通常的欧陆娱乐器由欧陆娱乐工作物质、泵浦源和光学谐振腔三部分组成。为了形成稳定的欧陆娱乐，首先必须有能够形成粒子数反转的发光粒子（激活离子）。为激活离子提供寄存场所的材料称为基质，基质和激活离子统称欧陆娱乐工作物质。产生欧陆娱乐的必要条件是实现粒子数反转，而为了实现粒子数反转，就必须有适合激活离子的能级系统。当前研究得最多也最普遍的固体欧陆娱乐器有两种类型的能级结构，即所谓的三能级系统和四能级系统（如图1所示）。

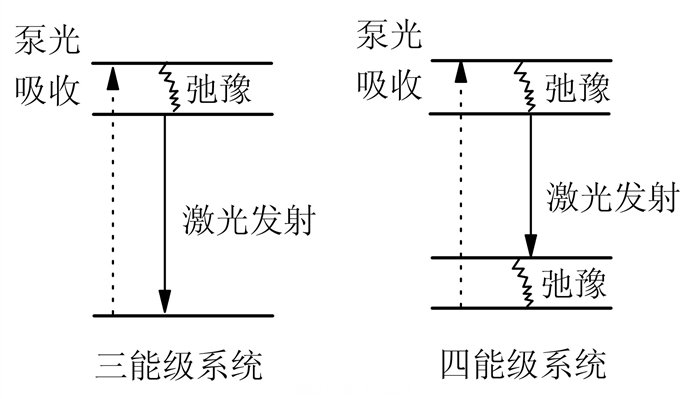

图1 固体欧陆娱乐器的三能级和四能级系统示意图
三能级系统中，欧陆娱乐下能级就是基态，激活离子吸收了泵浦源的光能之后跃迁到吸收带，然后通过无辐射跃迁过程到达欧陆娱乐发射的上能级。当泵浦光的强度足够大时，欧陆娱乐上下能级之间形成了足够大的粒子数反转，欧陆娱乐波长的光增益足以补偿其损耗时，介质将变成该波长光的增益介质。如果把这种增益介质放到适当的光学谐振腔中，受激辐射的光束多次在增益介质中通过将形成在空间和时间上高度集中的光辐射——欧陆娱乐。三能级系统的典型例子是红宝石Cr3+:Al2O3晶体。四能级系统中，激活离子吸收泵浦光后跃迁到一个位于欧陆娱乐发射上能级之上的吸收带，然后由无辐射跃迁进入欧陆娱乐上能级，以后的过程与三能级系统相同，但是四能级系统中跃迁到欧陆娱乐下能级的离子通过无辐射跃迁回到基态。四能级系统的例子很多，目前在欧陆娱乐技术上应用最多的Nd3+:YAG就是其典型。
不论是三能级系统还是四能级系统，要使欧陆娱乐材料发射欧陆娱乐，第一步都需要泵浦源给予足够强的激励，使之成为光的增益介质。半导体欧陆娱乐器(LD)泵浦是当前用于激励欧陆娱乐材料的一种高效而又不会产生太多热量的泵浦方法，它不会因为热量的产生而导致欧陆娱乐材料的温升太大，从而较好的保持欧陆娱乐材料在较低温度下的优良性能。图2为LD泵浦的固体欧陆娱乐器示意图。

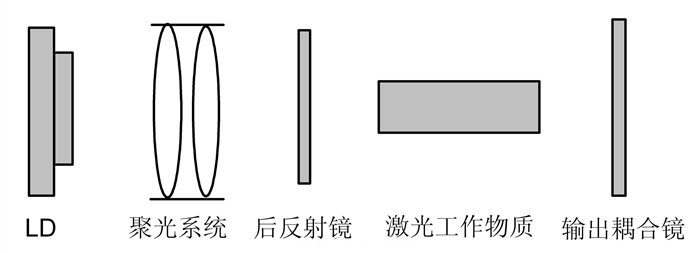

图#p#分页标题#e#2 欧陆娱乐二极管（LD）泵浦的固体欧陆娱乐器示意图
