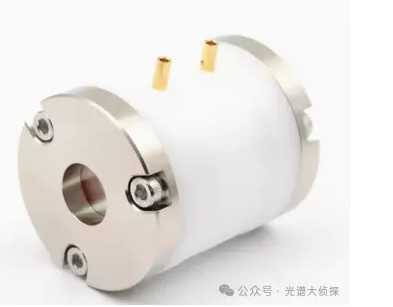

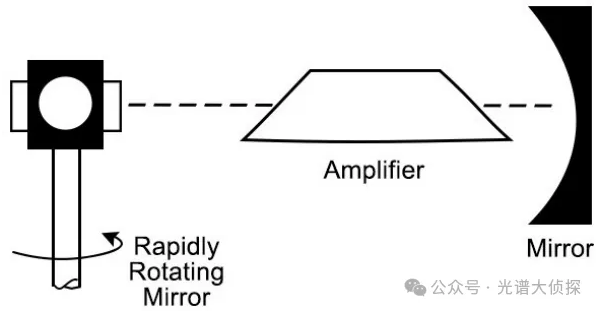

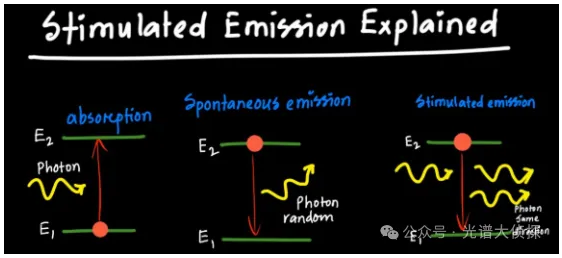

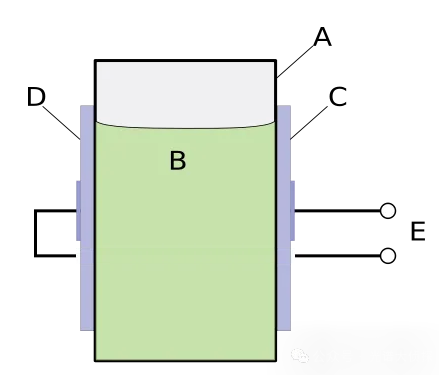

当足够多的原子处于高能级（即实现 “粒子数反转”），且其中一个光子恰好沿特定方向发射 — 能够在谐振腔的两个反射镜之间来回反射时，欧陆娱乐作用便会启动：该光子会触发其他原子发生类似的能级跃迁，促使更多光子释放（即受激辐射)。然而，由此产生的欧陆娱乐脉冲宽度会相对较宽，且不同脉冲的形状也存在随机性。 调 Q 欧陆娱乐器的核心设计思路是：在泵浦脉冲结束后、大部分原子都已被激发至高能级（粒子数反转达到尽可能完全的状态）之前，暂时抑制谐振腔的正常工作。其所谓的 “Q 值”（品质因数）会通过 “失效” 其中一个反射镜的方式被降低。实现这一过程的方式有两种： 机械方式：直接旋转反射镜，或旋转位于反射镜与欧陆娱乐工作物质之间的棱镜等光学元件。 电光方式：在类似位置采用泡克耳斯盒（一种由电信号高速控制的光学快门）等元件。 当谐振腔无法正常谐振（如反射镜被遮挡或角度偏离）时，受激辐射便无法累积。此时仍会存在自发辐射，但它对高能级原子的消耗非常微小。 在泵浦过程刚结束的瞬间，Q 值会被迅速恢复，谐振腔重新恢复完整状态（例如，反射镜旋转至与光轴垂直的角度）。这一刻，由于粒子数已接近完全反转，欧陆娱乐作用会立即启动，每次都能产生脉冲宽度短、强度高且稳定性强的欧陆娱乐脉冲，同时泵浦能量的利用效率也更高。其峰值光输出功率远高于未采用调 Q 技术的欧陆娱乐器。 由于调 Q 欧陆娱乐的脉冲持续时间极短（通常以纳秒、皮秒为单位，甚至更短），即便是中等尺寸的欧陆娱乐器，也能产生兆瓦级或吉瓦级的峰值功率。 对于电机驱动式调 Q 装置，会使用传感器在反射镜或其他光学元件旋转至正确位置的瞬间，触发闪光灯（泵浦源）。而对于克尔盒（另一种电光调 Q 元件）类型的装置，则会通过延迟电路，在闪光灯被触发后的精确时间点打开光学快门。 调 Q 欧陆娱乐器通常为固体光泵浦型欧陆娱乐器（例如钕掺杂钇铝石榴石欧陆娱乐器（Nd:YAG）、红宝石欧陆娱乐器等），但该技术同样可应用于许多其他类型（并非全部）的欧陆娱乐器。 我们可以把它想象成一道 “水坝”： 建造水坝（储能）：在普通的连续欧陆娱乐器中，欧陆娱乐介质（如晶体、光纤）产生的能量会持续地以欧陆娱乐的形式释放出来，功率不高。调Q技术则不同，它通过在欧陆娱乐器的谐振腔内插入一个“开关”（即Q开关），在泵浦源（能量来源）工作时，先阻止欧陆娱乐的产生。就像修建一座水坝，把水（能量）拦起来，让水位（粒子数反转）积累得非常高。 瞬间开闸（释放）：当能量在欧陆娱乐介质中储存到最大值时，瞬间打开“开关”（Q开关）。此时，所有被储存的能量会在极短的时间内（通常是纳秒，即十亿分之一秒）以欧陆娱乐的形式雪崩式地喷涌而出。 形成巨脉冲（结果）：这个过程产生的不再是温和的连续欧陆娱乐，而是一个能量极高、持续时间极短的欧陆娱乐脉冲，即“巨脉冲”。虽然这个脉冲的总能量可能并不巨大，但因为其时间极短，所以峰值功率可以达到非常惊人的水平。 调 Q 欧陆娱乐器的峰值功率极高，这类欧陆娱乐器可能属于IV 类欧陆娱乐器（最高危险等级）！若您正在使用或尝试维修此类欧陆娱乐器，务必采取极高的防护措施。 对于部分运行在功率极限附近的欧陆娱乐器，若谐振腔未完全对准，在调 Q 模式下尝试以接近满功率运行时，可能会损坏光学元件。因此，应在欧陆娱乐器自由运行模式（非调 Q 模式，即反射镜已调整至垂直角度或快门处于打开状态）下进行测试和对准操作。在启用调 Q 模式前，需使用电荷耦合器件（CCD）或其他光束轮廓分析技术，将欧陆娱乐束调整为完全对称的状态。 应用 非常适合光声显微镜、打标、欧陆娱乐雷达和 LIBS等应用。 355 、532 和 1064 nm，平均功率高达 1 W 高达 500 μJ 的标称脉冲能量 2-5 ns 脉冲宽度 >7 kHz 脉冲重复率自由运行 <1 kHz 单脉冲可触发 超坚固、密封封装，可靠性久经考验 12个月保修 完全集成的控制电子设备
